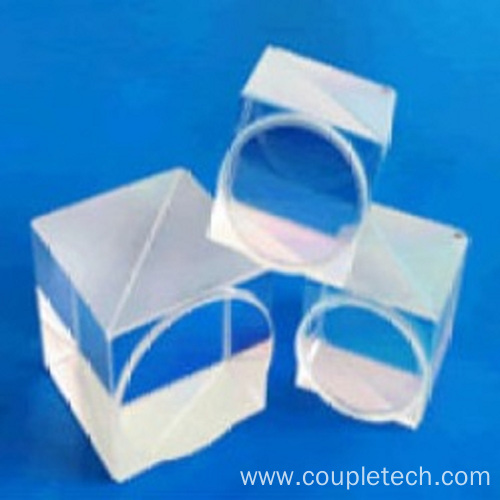

Isolador óptico com alto isolamento

O isolador óptico é uma combinação de um cubo divisor de feixe de polarização (PBS) e uma placa de quarto de onda feita de cristal de quartzo. A luz incidente é polarizada linearmente pelo PBS e convertida em polarização circular pela placa de um quarto de onda, permitindo apenas que a luz viaje em uma direção. Se qualquer porção do feixe emergente for refletida de volta para o isolador, a placa de um quarto de onda converterá o feixe refletido em um feixe polarizado linearmente que é perpendicular ao feixe de entrada. Este feixe é então bloqueado pelo PBS e não retornará ao lado de entrada do sistema.

Um isolador óptico é um elemento óptico que permite a transmissão de luz em apenas uma direção. É normalmente usado para evitar feedback indesejado em um oscilador óptico, como uma cavidade de laser. É um feedback óptico de bloco, com isolamento passivo de luz polarizada linearmente, possui alto isolamento como uma espécie de óptica polarizadora.
